电梯关键安全部件-安全钳维保作业要点来啦!

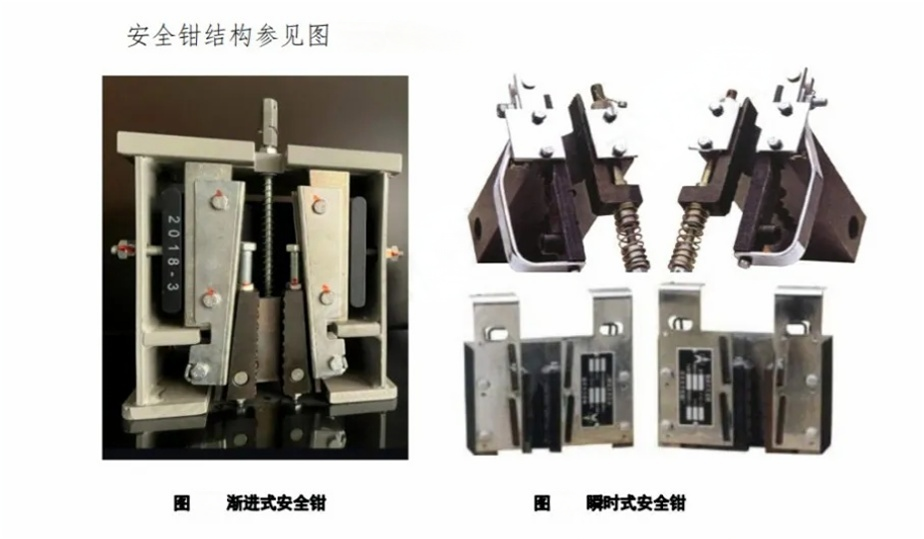

安全钳结构参见下图。

安全钳分为:渐进式安全钳、瞬时式安全钳，其中瞬时式安全钳可用在速度不大于0.63m/s的电梯，渐进式安全钳则无速度限制，其工作原理相同。

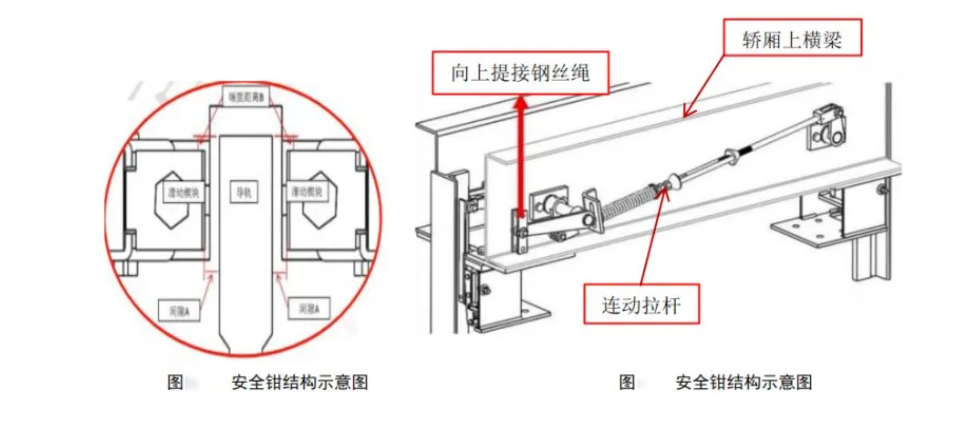

安全钳安装位置参见下图。

1、安全钳检查项目

a)限速器钢丝绳是否松弛;

b) 限速器绳头与提拉杆固定是否可靠;

c)提拉杆固定牢固，确保在提拉有效范围内能够将安全钳提到有效动作位置;

d)安全钳楔块与导轨面间隙符合设计规定;

e)安全钳钳口内有无杂物;

f)安全钳楔块与导轨面间隙调整是否适当;

g)轿厢安全钳电气开关应能够在安全钳被提起时有效的断开安全回路。

注:安全钳在工厂出厂前已调试完毕，并加红色封漆，任何安装维保者不得拆封调整(制造单位规定的可调整的除外)。

2、安全钳调整(4m/s收下、滚柱式)

2.1 左右两个安全钳动作同步性的调整检查。

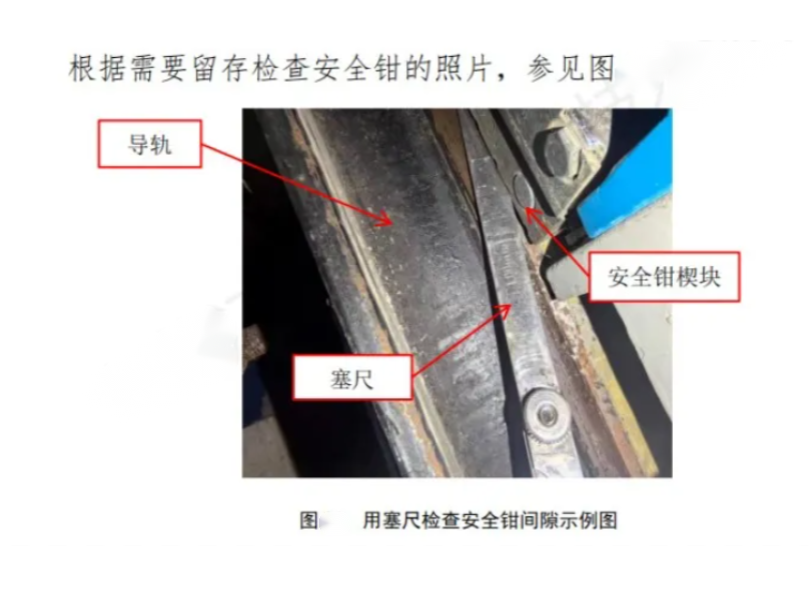

在安全钳未动作时，安全钳楔块应该处于*低位置，且楔块与导轨侧面的间隙要一致(参见图)，间隙应符合制造单位的要求。

2.2 左右两个安全钳动作同步性调整

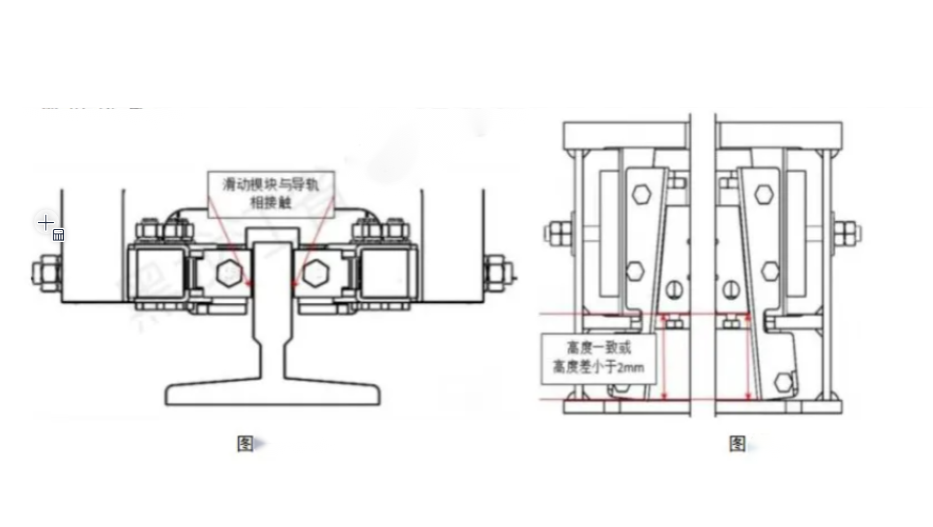

维保人员先往上拉动钢丝绳(参见图)。通过提拉机构带动左、右两个安全钳的四个楔块向上提拉运行(楔块能够灵活往，上运行)，而同时让另外一个人去观察这四个楔块是否与导轨同时相接触了(或者用钢尺测量其高度是否一致，或用长柄螺丝刀对四个楔块分别往上顶，行程差按制造单位要求执行)，如果同时接触了，如图,即左、右安全钳与提拉机构的连接已经安装同步了。同步性调整到位后，松开钢丝绳时，左、右两个安全钳的四个楔块仍应该自动复位至*低位置。

3、安全钳活动部件的清洁

每个季度对安全钳表面及其活动部件清除灰尘和油污,确保安全钳运行灵活。

4、楔块表面的润滑

每个季度在楔块的制动表面上清洁异物、杂质和油泥，用毛刷等工具涂抹导轨润滑油，为了确保楔块制动表面不生锈，根据电梯使用工具涂抹导轨润滑油，为了确保楔块制动表面不生锈，根据电梯使用环境的清洁程度、温度的不同，可适当增加涂抹润滑油的次数。

1、维保记录特别说明

依据TSG T5002- -2017电梯维护保养规则正确填写维保记录单做

好确认人签字见证。

按隐患排查文件要求填写要求表单及相关人员签字确认。

2、图片或视频
